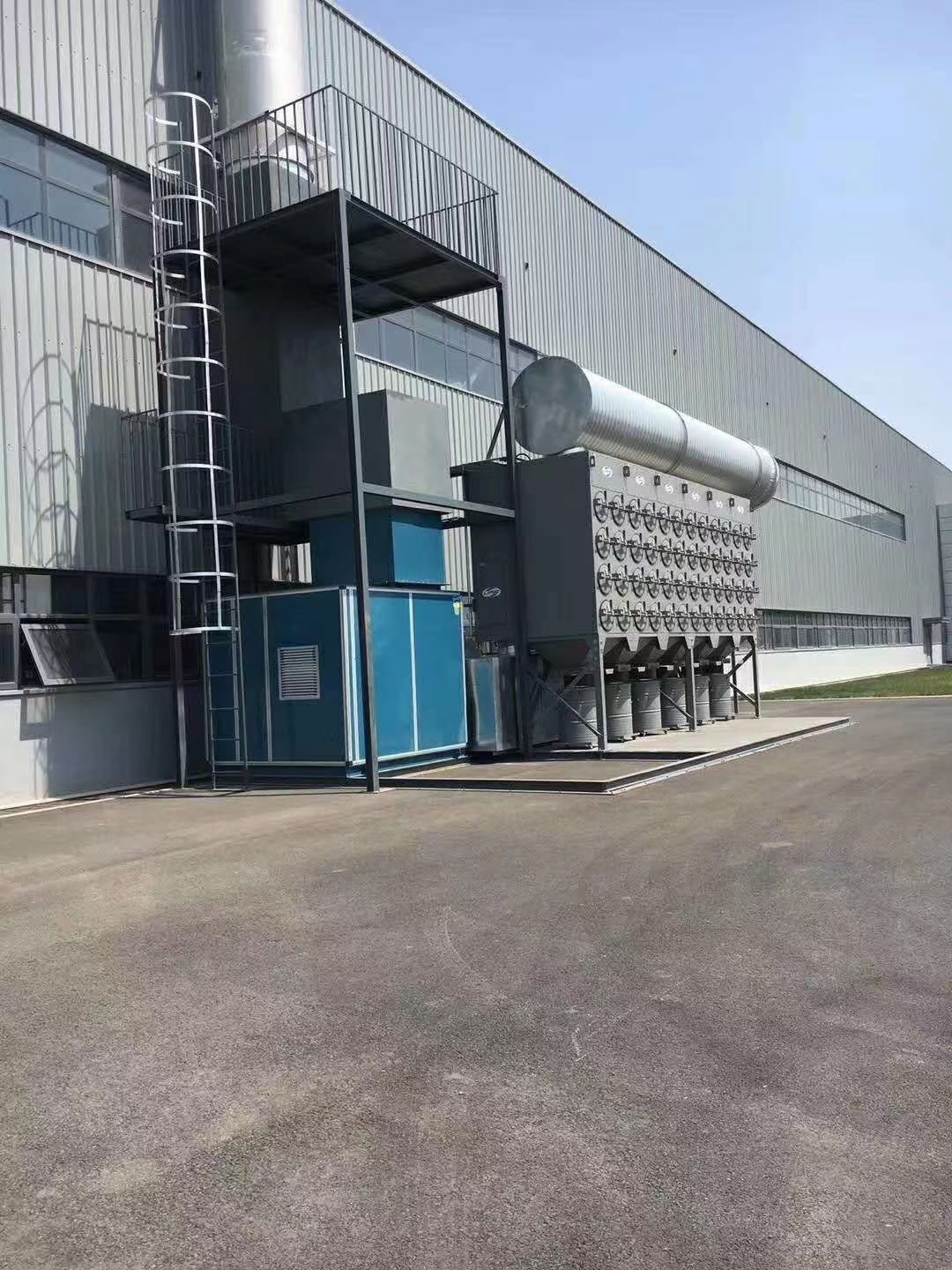

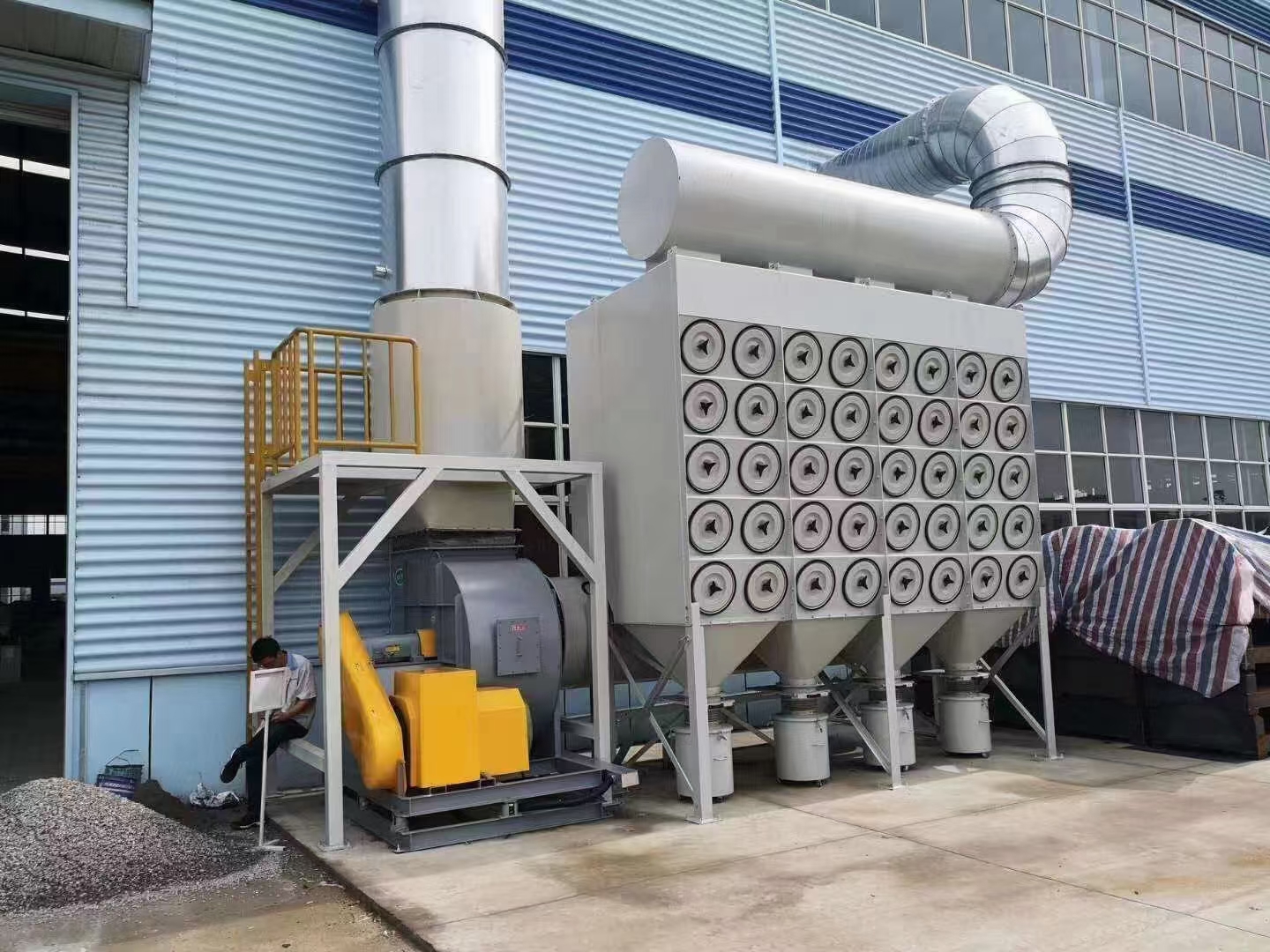

沉降式濾筒除塵器工作原理：

在正常運作時，含塵空氣從除塵器側部進風口進入除塵器并通過濾筒，粉塵被隔離并積累在濾材外表面，而潔凈的空氣則通過濾筒中心進入二次空氣室，經除塵器下（側）面的出風口排出。

在清潔濾筒時，脈沖控制器驅動電磁閥操縱在壓縮空氣噴管上的薄膜閥，高壓的壓縮空氣通過噴管噴出，除去濾筒的灰塵。掉落的灰塵則隨向下的氣流，落入集塵器中。

一、沉降濾筒除塵器的結構組成：

濾筒斜置或水平放置時，氣流在除塵器中有一部分繞到濾筒下面進行過濾的除塵器。而利用下行氣流可以提高除塵器的除塵效果。它采用了模塊組裝結構和的空氣格局，過濾面積與其所占體積之比是傳統濾袋的30-40倍，達到300m2/m3。同時體積嬌小，有很高的空間利用率，而且，沉流式濾筒除塵器采用折疊形式防止濾料，密度大，在有限的空間制造很大的過濾面積，降低過濾速度，減少資源浪費和運行費用，延長設備壽命和整體結構的維護。

二、運行流程：

在正常操作下，含塵空氣經頂部入口進入HR型除塵器，然后向下經導流板分散后通過濾芯，粉塵即被阻擋在濾芯外表面上，過濾后的清潔空氣經濾芯中心進入清潔空氣室，通過出口管排出。

除塵器濾芯可自動地和間斷地進行清灰，其方式是在任一給定的時間內一組(2只)濾芯進行離線清灰。

除塵器在濾芯清灰過程中，脈沖控制儀接通一只電磁脈沖閥的電源，使相應的薄膜閥噴出脈沖高壓空氣，高壓空氣即從內到外穿過濾芯，將附著在濾芯外表面上的粉塵除去，塵粒落入塵斗，然后進入集灰桶。

壓縮空氣的壓力好調整為6kg/cm2，6kg/cm2-7kg/cm2壓縮空氣壓力是可以滿足清灰功能要求的標準的設定值。壓縮空氣壓力的設定值越小，脈沖閥的耗氣量越小。脈沖噴吹控制儀一般可調整到每?jī)煞昼娗鍜咭涣袨V芯，即每?jī)煞昼娊油ㄒ恢幻}沖閥，要加大清灰能量，可提高壓縮空氣的壓力，但不應超過7kg/cm2。

三、主要特點：

1、壓差小，合理的進風口設計使機體內的氣流分配加均勻，并降低氣流阻力，在正常進行狀態下，空氣進出讓你氣口法蘭間的壓降為800～1000Pa，佳過濾風速0.5～1.5m/min。

2、效率高，濾筒過濾媒體由纖維素細絲制成，外面經過樹脂涂覆處理、具有較高過濾效率。對

3、合理的空氣動力設計，在正常操作下，含塵空氣通過頂部或側面進入除塵器內，經過過濾后干凈空氣進入干凈空氣室并從除塵器下側排出機體外，塵粒在向下的氣流中易分離。

4、靈活的組裝式模塊結構，根據不同的生產要求將苦于個模塊靈活地組合在一起成為一個除塵器整體。外面的檢修門和平放的加強托套令濾筒的拆換方便。
